Memproses ciri produk
Bahan:304 keluli tahan karat (aeroangkasa - kakisan gred - bahan tahan)
Ciri -ciri utama:3,180 mikro dengan diameter 2 mm dan kedalaman 30 mm (kedalaman - hingga - nisbah diameter 15: 1)

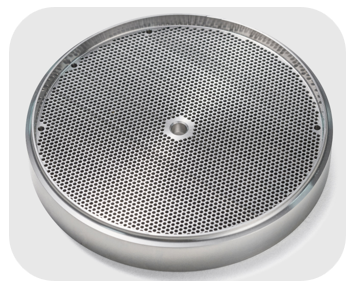

Saiz bahan kerja:Plat akhir peti sejuk dengan diameter 192 mm dan ketebalan 30 mm
Titik sakit dan cabaran industri
A. Latar belakang pemprosesan bahagian penerbangan
Bahagian enjin aeroangkasa mempunyai keperluan sepadan yang sangat tinggi (± 0.01 mm), dan penggerudian tradisional - adalah terdedah kepada sisihan paksi; 304 keluli tahan karat mempunyai kelikatan yang kuat dan sukar untuk memecahkan cip, yang mempengaruhi kelancaran dinding lubang.
B. kecacatan pemprosesan tradisional
Tanda pemotongan yang jelas:Kekasaran dinding dalaman lubang ra ＞ 1.6μm, yang mempengaruhi pengedap bendalir
Pakai alat cepat:Bit gerudi perlu diganti setiap 50 lubang, yang mahal
Kesesakan kecekapan:Ia mengambil masa 330 saat untuk menggerudi lubang tunggal, melambatkan barisan pengeluaran
BishenPenyelesaian: Teknologi ultrasonik memberi kuasa kepada pembuatan ketepatan
Peralatan: Multi - Tujuan Pusat Penggerudian Hijau Ultrasonik dan Pengilangan (Sistem Pemantauan Dalam Talian Bersepadu)
Proses: tinggi - kekerapan teknologi pemotongan getaran ultrasonik (amplitud 20kHz)

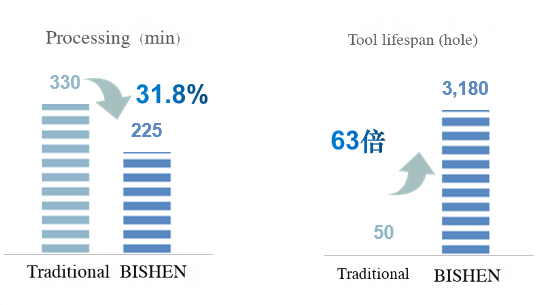

Terobosan prestasi yang diukur
Peningkatan kecekapan: Masa pemprosesan lubang tunggal dipendekkan sebanyak 31.8% (225 saat/lubang)
Pengoptimuman Kos:Kehidupan alat meningkat sebanyak 63 kali (3,180 lubang/alat)
Standard Kualiti:Kekasaran dinding lubang RA ＜ 0.8μm, kesilapan sepaksi kurang daripada atau sama dengan 0.005mm
