Hari ini saya akan menggunakan bahasa yang paling mudah untuk bercakap dengan anda tentang cara memasang kacang bulat.

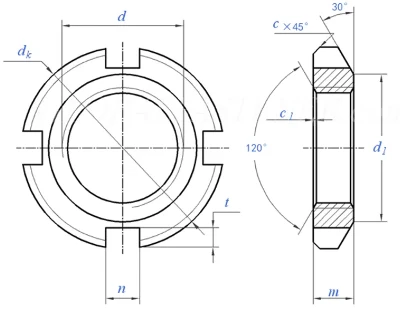

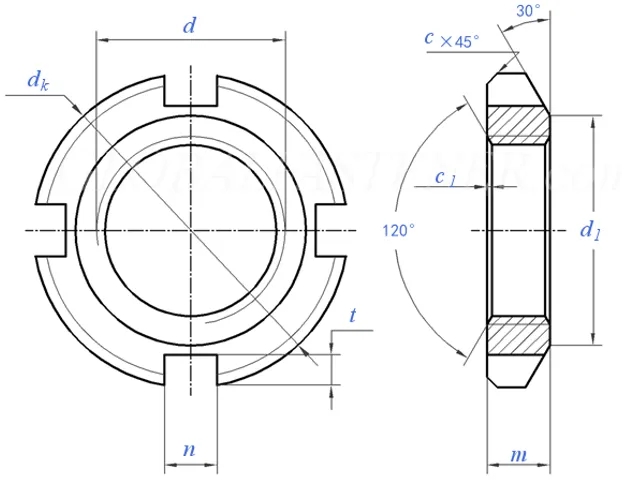

Kacang bulat, kacang bulat yang mematuhi GB/T812 ditunjukkan dalam gambar di bawah. Satu sisi mempunyai chamfer 30 darjah yang agak besar, yang digunakan terutamanya untuk penetapan paksi bahagian. Oleh itu, bahagian kacang bulat ini dekat dengan bahagian bahagian yang dimampatkan apabila ia dipasang?

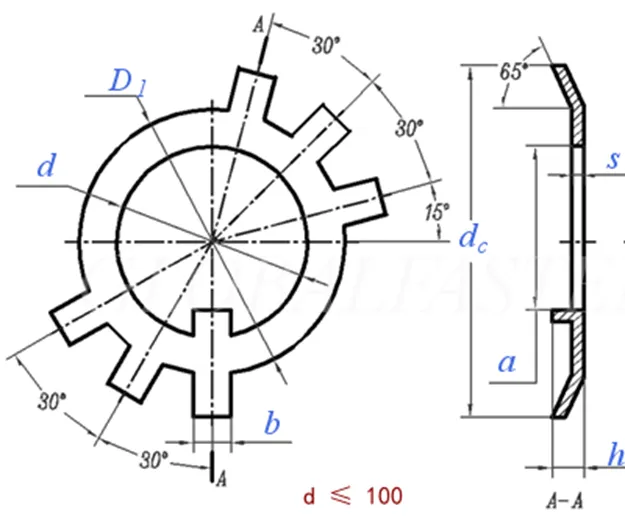

Secara umumnya, apabila menggunakan kacang bulat, untuk mengelakkan melonggarkan, mereka akan digunakan dengan pencuci berhenti. Terdapat juga pelbagai jenis pencuci berhenti. Pencuci berhenti yang mematuhi Standard Kebangsaan GB/T858 ditunjukkan dalam gambar di bawah. Seperti yang anda lihat, mesin basuh mempunyai banyak tab dan ia juga mempunyai sudut kecenderungan 65 darjah. Dan jika anda menyemak saiz perbandingan standard D1 dan saiz D1 kacang bulat dalam angka di atas, anda akan mendapati bahawa ia adalah sama.

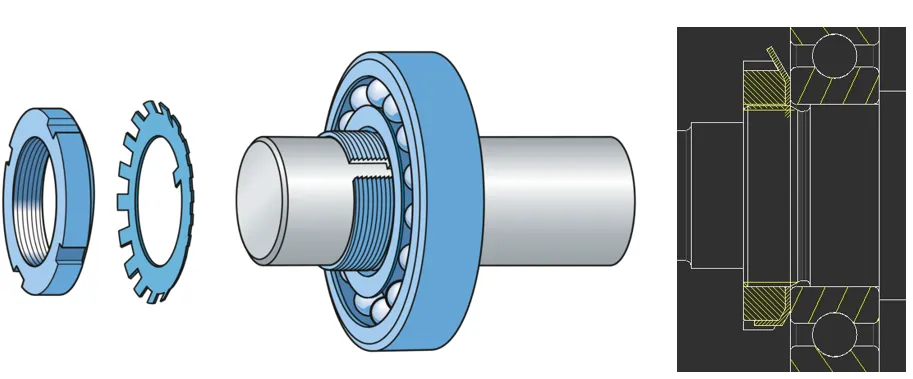

Saya percaya anda telah menemui petunjuk. Dengan cara ini, sisi dengan chamfer besar 30 darjah pada kacang bulat digunakan dengan mesin basuh berhenti ini. Oleh itu, apabila ia digunakan bersama, sisi dengan chamfer besar menghadap bahagian termampat. Seperti yang ditunjukkan dalam gambar di bawah.
Kadang -kadang kita tidak boleh menggunakan mesin basuh pengunci, sebagai contoh, kita boleh menggunakan kacang bulat dua kali untuk mengelakkan longgar. Jika tidak ada keperluan untuk anti - melonggarkan, kadang -kadang kita hanya boleh menggunakan satu kacang bulat untuk mengetatkan. Adakah itu bermakna arah pemasangan tidak penting? Secara umumnya, terdapat dua faktor yang perlu dipertimbangkan. Satu adalah bahawa standard untuk sisi chamfer besar kacang bulat mempunyai peraturan menegak, tetapi sisi lain tidak; Yang lain adalah bahawa untuk bahagian -bahagian galas dalam gambar di atas, ia adalah lebih baik untuk mengekalkan diameter bahagian -bahagian yang dekat dengan galas yang tidak lebih tinggi daripada cincin dalaman galas, jadi lebih baik untuk mempunyai sisi dengan chamfer yang besar menghadap bahagian yang ditekan. Sekiranya tidak ada pertimbangan dan sekatan dalam hal ini, anda boleh melakukan apa sahaja yang anda mahukan.(来源: Imekanik 机械)
