Dalam bidang pembuatan ketepatan, silikon kristal tunggal dikenali sebagai "batu asas zaman maklumat" - daripada cip telefon pintar kepada komponen optik satelit angkasa, daripada sel fotovoltan tenaga baharu kepada peranti teras pengkomputeran kuantum,-ketulenan tinggi, hampir-bahan kristal sempurna ini sentiasa memainkan peranan sokongan asas teknologi yang mengganggu. Apabila teknologi semikonduktor memasuki proses di bawah 3 nanometer dan kecekapan sel fotovoltaik menembusi had teori, keperluan pasaran untuk ketepatan pemprosesan silikon kristal tunggal telah melonjak dari tahap mikron ke tahap nanometer. Terutamanya dalam pemprosesan struktur kompleks seperti penggerudian elektrod melengkung, percanggahan antara kerapuhan bahan yang tinggi, ciri belahan arah kristal dan toleransi bukaan aras nanometer-menjadi hambatan utama yang menyekat pembangunan-industri canggih seperti{-pengesan zarah}} tinggi dan penjana{{9}tinggi.
Rekod Kejayaan Industri
Pemprosesan lubang-mikro{1}}ultra dalam bagi silikon kristal tunggal: daripada "leher tersekat" kepada "penyelesaian Cina"
Latar belakang kes

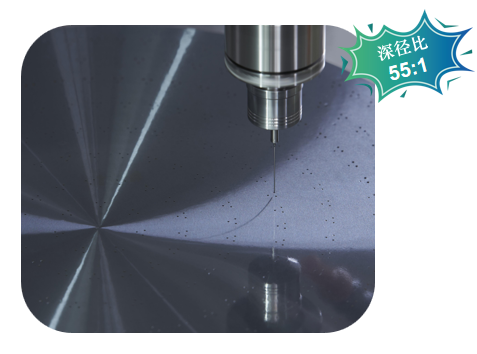

Apabila syarikat peralatan semikonduktor domestik terkemuka sedang membangunkan komponen teras cip storan NAND 3D, ia menghadapi cabaran melampau pemprosesan lubang ultra-mikro-dalam silikon kristal tunggal: adalah perlu untuk memproses lubang-mikro dengan diameter hanya 0.45mm pada substrat silikon dengan ketebalan{}diameter 24.75mm{}nisbah{}7} 55:1), dan keperluan ketepatannya adalah setanding dengan "mengukir satu kilometer-telaga dalam pada rambut". Sebelum ini, proses jenis ini telah lama dimonopoli oleh syarikat Jepun dan Jerman. Pengilang domestik bukan sahaja perlu membayar kos import lebih daripada 10,000 yuan setiap keping, tetapi juga menghadapi risiko rantaian bekalan yang disebabkan oleh sekatan teknologi.
Serangan langsung titik sakit
Ketepatan di luar kawalan: Selepas diproses dengan gerudi karbida tradisional, kekasaran dinding lubang Sa Lebih besar daripada atau sama dengan 6.54μm (3 kali standard industri), dan sisihan kebulatan＞0.025mm, secara langsung membawa kepada lonjakan dalam kadar kehilangan penghantaran isyarat cip;
Menghasilkan kutukan: Kos bahan mentah silikon monohabluran menyumbang lebih daripada 60%, tetapi kecacatan seperti keruntuhan tepi dan retak mikro menyebabkan kadar sekerap bahan kerja setinggi 35%, dan kerugian tahunan syarikat melebihi 20 juta yuan;
Jurang teknologi: Peralatan luar negara melarang pengilang China daripada menggunakan modul algoritma teras seperti "penindasan getaran dinamik", dan tiada proses domestik yang matang untuk menggantikannya.
Penyelesaian MID
Ketepatan MIDpemesinan berjaya menyelesaikan masalah di atas melalui sistem tambahan ultrasonik + bit gerudi PCD nanohabluran, mencapai empat kejayaan yang mengganggu:
Mitos Kehidupan Alat:Satu gerudi PCD boleh terus memproses 2,000 lubang, iaitu 20 kali lebih lama daripada hayat alat yang diimport, dan kos dikurangkan kepada kurang daripada 5 yuan setiap lubang;

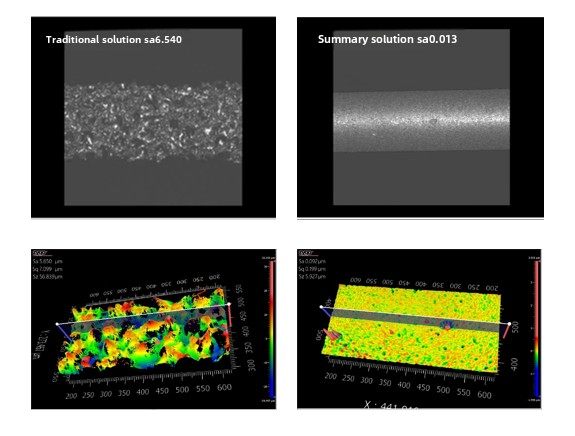

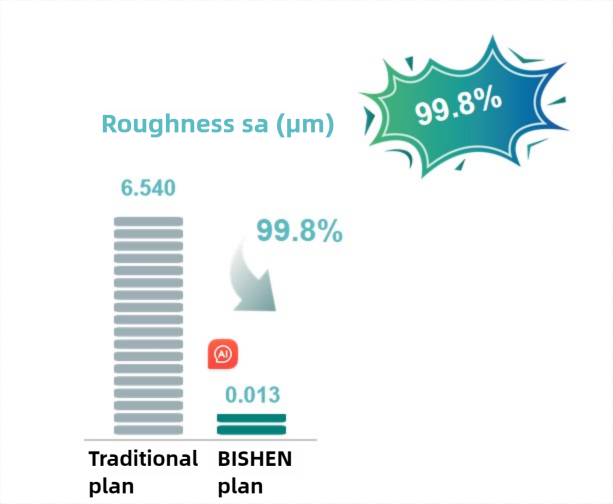

Nano-revolusi permukaan aras:Kekasaran dinding lubang Sa dikurangkan daripada 6.54μm kepada 0.013μm (penurunan 99.8%), yang lebih baik daripada standard pengilat cermin optik aeroangkasa (ISO 10110-8);
Pemprosesan kecacatan sifar:Kadar keruntuhan tepi di pintu masuk adalah sifar, dan ralat kebulatan dikurangkan kepada 0.003mm (bersamaan dengan 1/3 daripada diameter sel darah merah manusia);
Had nisbah dalam-ke-diameter:Kapasiti pemprosesan 55:1 memecahkan nod teknologi 2030 yang diramalkan oleh Pelan Hala Tuju Teknologi Antarabangsa untuk Semikonduktor (ITRS) dan mencapai standard 7 tahun lebih awal daripada jadual.

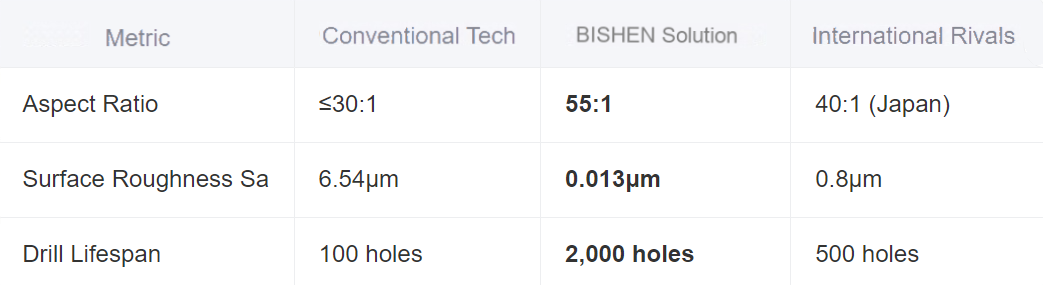

Penandaarasan Teknologi (berbanding Pesaing Global)
Memproses perbandingan
Kesan Perindustrian
Daripada Kes Tunggal kepada Transformasi Ekosistem
Kejayaan ini telah memangkinkan-inovasi industri:
Penyetempatan Semikonduktor:NAND 3D melalui-kecekapan pemprosesan lubang melonjak 300%, mengurangkan kos pengeluaran Memori Yangtze sebanyak 18%.
Revolusi Kos Fotovoltaik:Heterojunction solar cell back-hasil lubang mikro elektrod melonjak daripada 72% kepada 98%, mengurangkan kos sebanyak ¥0.4/W setiap panel.
Kemajuan Optik Angkasa : Mendayakan tatasusunan lubang mikro silikon kerosakan bawah permukaan sub-10nm untuk teleskop angkasa "Xuntian" China, meningkatkan resolusi pengimejan dengan dua urutan magnitud.

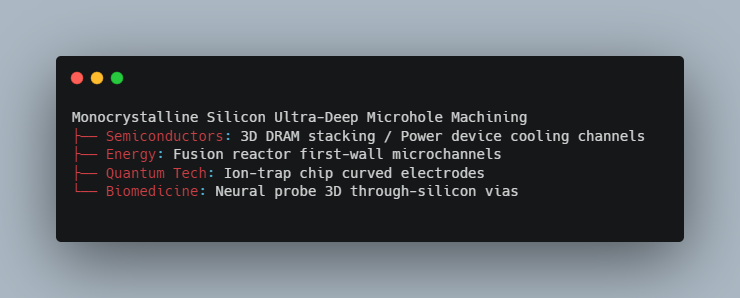

Peta Penyebaran Teknologi
profil MID:
MID perintis pembuatan logam ketepatan untuk pengeluaran campuran-kecil, tinggi-, menyepadukan pemesinan CNC (±0.002mm), fabrikasi logam kepingan dan percetakan 3D perindustrian. Mengkhususkan diri dalam sektor semikonduktor, perubatan dan tenaga baharu, kami menyampaikan komponen tersuai dengan-kawalan kualiti dipacu AI (kadar kecacatan<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
