Seperti yang kita semua tahu, anodisasi keras akan membawa kepada peningkatan ketebalan produk. Oleh itu, ketebalan filem oksida yang betul adalah penting untuk memenuhi keperluan saiz pelanggan.

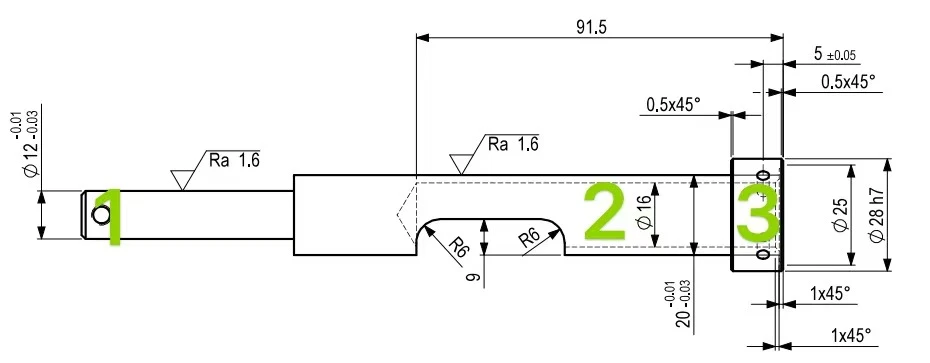

Artikel ini menggunakan aci di atas foto sebagai contoh untuk menerangkan cara mengawal ketebalan filem oksida supaya saiz produk akhir mencapai nilai yang dijangkakan.
Dua langkah sahaja untuk anodisasi keras aci ini:
Langkah 1: Saiz produk separuh-aci hendaklah mematuhi prinsip "ketebalan lapisan luar yang lebih kecil dan diameter lubang dalam yang lebih besar", sebelum anodisasi keras.
Ini kerana saiz diameter lubang dalam aci berkurangan apabila ketebalan filem oksida meningkat selepas anodisasi keras, yang mengakibatkan produk tidak layak. Semasa mengikuti prinsip di atas akan mengelakkan kesalahan ini dan mendapatkan pelanggan produk siap yang diperlukan.
Langkah 2: julat kawalan pengeluaran yang pasti harus diberikan kepada mekanik supaya pelanggan boleh mendapatkan saiz produk siap yang diingini selepas anodisasi keras.
Analisis julat kawalan pengeluaran khusus untuk aci ini seperti berikut:
Seperti yang dikatakan lukisan, dianodkan keras dengan impregnasi PTFE, ketebalan 40±5μm. Ini akan menjadi 35/3--45/3(11.667μm~15μm) untuk ketebalan pertumbuhan filem oksida apabila aci keras anodized.Dan ketebalan pertumbuhan filem oksida ialah 0.0117~0.015 dalam milimeter.
Jadi , formula pengiraan untuk julat dimensi kawalan pengeluaran yang diberikan kepada mekanik ialah:
Saiz kawalan pengeluaran=saiz lukisan - saiz ketebalan pertumbuhan filem oksida x2
Iaitu: saiz kawalan pengeluaran=saiz lukisan - [(0.0117~0.015mm) x2]=saiz lukisan - (0.0234~0.03mm)
NOTA:
Terdapat 2 sisi ketebalan pertumbuhan filem oksida, jadi pengiraan dua kali ganda dalam pengiraan.
Jika saiz akhir yang paling tepat ingin diperoleh, nilai minimum ketebalan pertumbuhan filem oksida perlu diambil. Dan 0.02mm adalah pilihan terbaik.
Tiga bahagian terdiri daripada aci ini, dan setiap julat kawalan bahagian adalah seperti berikut:
Ditandakan 1 dalam foto, dimensi garis atas dan bawah ini ialah 11.97~11.99, iaitu, dimensi kawalan pengeluaran ialah:(11.97~11.99mm)-0.02mm=11.95~11.97mm
Ditandakan 2 dalam foto, dimensi garis atas dan bawah ini ialah 19.97~19.99, iaitu, dimensi kawalan pengeluaran ialah:(19.97~19.99mm)-0.02mm=19.95~19.97mm
Ditandakan 1 dalam foto, dimensi garis atas dan bawah ini ialah 27.979~28mm(nilai toleransi H7 digabungkan dengan pertanyaan nilai muat toleransi), iaitu, dimensi kawalan pengeluaran ialah:
(27.979~28mm)-0.02mm=27.959~27.98mm
