Bahan komposit karbida karbon karbon karbon (CF/SIC) telah menjadi bahan teras komponen panas enjin pesawat kerana rintangan suhu tinggi dan kekuatan tinggi. Walau bagaimanapun, sebuah syarikat pembuatan penerbangan menghadapi cabaran yang teruk apabila memproses komponen kebuk pembakaran CF/SIC: ia perlu untuk melengkapkan lubang diameter 2mm, lubang diameter, lubang-lubang yang diikat tinggi dan penggilingan satah tinggi di atas kerja dengan ketebalan 15.5mm, dan proses tradisional adalah sepenuhnya tidak berkesan.

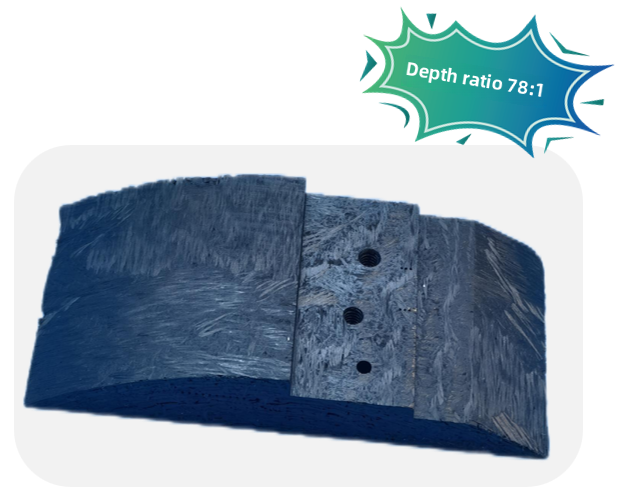

Produk Pemprosesan
Bahan: Bahan Komposit Silicon Carbide Bertetulang Karbon (CF/SIC)
Ciri -ciri pemprosesan:
1. 0. 2mm Pemprosesan Lubang Dalam (kedalaman 15.5mm)
2.M3 pembentukan ketepatan lubang berulir
3. Pengilangan kapal terbang tinggi
Memproses latar belakang dan kesukaran
A. Latar belakang memproses
Bahan komposit CF/SIC digunakan secara meluas dalam ruang pembakaran enjin pesawat dan muncung roket kerana rintangan suhu tinggi mereka (＞ 1600 darjah) dan ciri -ciri ringan. Walau bagaimanapun, kekerasannya (Rockwell 90hra) dan kelembutan menjadikannya sukar untuk teknologi pemprosesan tradisional untuk mencapai pengeluaran besar -besaran lubang mikro dan benang.
B. Kesukaran penyelesaian pemprosesan tradisional
1. Kadar kerosakan latihan karbida tradisional semasa pemprosesan ɸ 0. Lubang 2mm melebihi 90%
2. EDM menghasilkan lapisan ablasi 50μm, menyebabkan komponen gagal dalam keadaan suhu tinggi
3. Penyimpangan Koaxiality dari M3 Hilted Holes adalah> 0. 03mm, yang tidak dapat memenuhi standard AS9100D
BisheNPenyelesaian
Dengan mengintegrasikan getaran ultrasonik dan teknologi alat yang sangat sukar, kami menyediakan penyelesaian pemprosesan penuh:
Ukiran Ketepatan Hijau dan Cekap Ultrasonik dan Pusat Pengilangan: Sistem Getaran Frekuensi Tinggi 20KHz
Direkomakan set alat PCD:
0. 2mm keseluruhan PCD micro-drill (nisbah panjang-ke-diameter 77: 1)
3- Edge PCD Thread Milling Cutter (Reka Bentuk Pengoptimuman Helix Angle)
Pemotong pengilangan rata pcd nano-edge
Parameter Parameter Proses Terlalu: Kawalan Kekuatan Pemotongan Aksi Kurang daripada atau sama dengan 5N, Kelajuan 30, 000 RPM
Memproses kelebihan
Ultrasonik + PCD Micro-Drilling Mencapai Pemprosesan Bebas Haba, Kekasaran Dinding Lubang RA3.2μm (36% lebih tinggi daripada EDM)
M3 kelekatan lubang berulir<0.01mm, 100% passed three-coordinate detection
Kehidupan alat PCD tunggal adalah sehingga 300 lubang, dan kecekapan pemprosesan meningkat sebanyak 4.2 kali
Processing Comparison

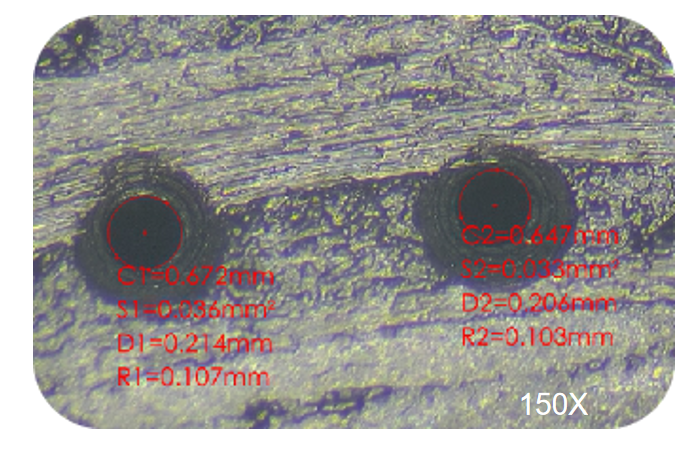

D 0. 2 lubang membesarkan gambar
MengenaiBishen
Bishen(Bishen Precision) adalah penyedia penyelesaian yang memberi tumpuan kepada pembuatan bahagian logam ketepatan tinggi. Kilang pintar 7,500 meter persegi dilengkapi dengan kelompok teknologi canggih seperti pemprosesan bantuan ultrasonik. Syarikat ini telah terlibat dalam bidang aeroangkasa, peralatan perubatan dan robotik, terutamanya dalam bidang pemprosesan lubang mikro bahan-bahan yang sukar dipotong seperti bahan komposit serat karbon dan aloi suhu tinggi. Melalui model perkhidmatan bersepadu "Penyesuaian Alat Pemesinan Ultrasonik + Super-Hard", ia telah berjaya menyokong pengeluaran besar-besaran bahagian struktur CF/sic untuk pelbagai jenis enjin pesawat, dan teknologi yang berkaitan telah meluluskan pensijilan sistem pengurusan kualiti Aeroangkasa AS9001 dan pensijilan ISO 13485.
