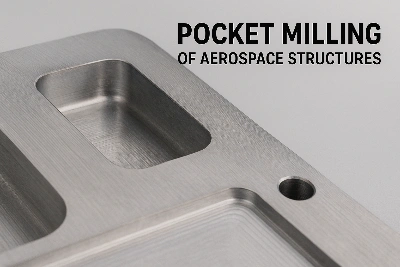

Bingkai pesawat pesawat dan spar sayap sering mengalami penyingkiran bahan yang agresif melalui pengilangan poket untuk mengurangkan berat badan. Ini "poket yang mencerahkan" adalah penting untuk kecekapan struktur-tetapi mencipta cabaran tersembunyi: kerana bahan dalaman dikeluarkan, tegasan sisa dikeluarkan secara tidak sekata, yang membawa kepada warping atau distorsi bahagian.
Cabaran
Pocket Milling melegakan pembuatan pembuatan dan tekanan rawatan haba yang terperangkap dalam stok pepejal. Tanpa kawalan yang teliti, pelepasan ini boleh menyebabkan sisihan geometri yang kelihatan tulang rusuk, tepi, atau permukaan pemasangan. Untuk komponen struktur ketepatan tinggi, walaupun warpage kecil menjadikan bahagian-bahagian yang tidak dapat digunakan atau memerlukan pembaikan yang mahal.
Pendekatan penyelesaian
Kami membangunkan teknik berbilang arah untuk mengatasi risiko ubah bentuk:
Urutan pemesinan simetri
Pocketing dilakukan dalam corak corak yang cermin, berselang-seli, poket penggilingan dari pihak yang menentang berturut-turut-untuk mengimbangi pelepasan tekanan dan meminimumkan kecenderungan warp.
Annealing Penekanan Tekanan Perantara
Penyepuh mid-proses yang dilakukan pada suhu terkawal (~ 300-400 darjah untuk aloi aluminium, atau tahap yang sesuai untuk titanium/aloi) melegakan tekanan sisa sebelum pemotongan akhir akhir.
Parameter pemotongan tekanan rendah
Mengurangkan penglibatan radial, kadar suapan yang lebih rendah, dan cecair pemotongan sejuk menggabungkan untuk mengekalkan tekanan haba dan mekanikal yang disebabkan oleh pemotongan kepada minimum mutlak.
Keputusan dicapai
Warpage diturunkan ke <0.02 mm merentasi panel pencahayaan 1 meter berbanding> 0.1 mm pada mulanya
Bahagian terakhir bertemu dengan kebosanan dan toleransi pemasangan tanpa kerja semula
Kesan masa kitaran disimpan di bawah 10% terima kasih kepada penjadualan penyepuhlindapan yang dioptimumkan
Apabila komponen struktur yang besar memerlukan pencahayaan melalui pengilangan poket, prosesnya bukan hanya tentang mengeluarkan bahan-ia mengenaimeramalkan dan menguruskan pelepasan tekanan. Melalui simetri terkawal, rawatan haba, dan pemotongan lembut, kami memastikan setiap gudang poket meninggalkan bahagian yang lebih dekat, tidak lebih jauh dari spec.
Jika ini sepadan dengan cabaran yang anda hadapi dalam poket giling besar, ketepatan ketepatan di perumahan struktur-menggeser saya fail pekerjaan anda (langkah atau IGE) dan saya akan mencadangkan strategi pengurusan tekanan yang seimbang yang disesuaikan dengan bahan dan mesin anda.
