Dalam perhimpunan mekanikal ketepatan, arah pemasangan kacang bulat (standard gb/t812 bulat) sering menjadi subjek perbincangan. Di bawah, saya telah meringkaskan mata utama untuk rujukan anda.

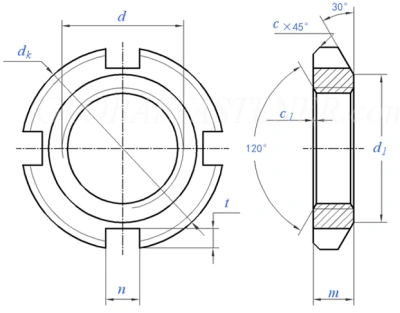

1. Ciri -ciri struktur kacang bulat
Satu sisi kacang bulat mempunyai chamfer 30 darjah yang besar (kacang chamfer 30 darjah), yang kebanyakannya digunakan untuk penetapan paksi aci.

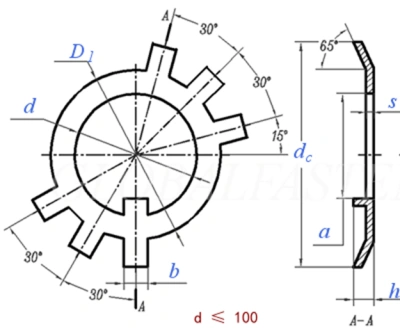

2. Berpasangan dengan pencuci kunci
Dalam amalan, untuk mencapai anti - melonggarkan (anti - kaedah kacang longgar), kacang bulat biasanya digunakan bersama dengan mesin basuh kunci (GB/T858 Lock Washer):
Mesin basuh mempunyai banyak tab dan sudut 65 darjah;
Menurut piawaian, dimensi D1 mesin basuh sepadan dengan dimensi D1 kacang bulat;
Oleh itu, sisi besar kacang bulat mesti dipasangkan dengan mesin basuh kunci.
👉 Dengan kata lain, apabila kacang bulat dan mesin basuh kunci digunakan bersama -sama, sisi chamfered harus menghadapi komponen yang diapit.
3. Apabila pencuci kunci tidak digunakan
Kadang -kadang, pencuci kunci tidak digunakan. Contohnya:
Menggunakanmengunci kacang bulat bergandauntuk anti - melonggarkan;
Tiada anti - keperluan melonggarkan, hanya mengetatkan satu kacang bulat tunggal.
Adakah arah pemasangan masih penting dalam kes sedemikian? Jawapannya ialah: Ya, masih ada pertimbangan.
4. Pertimbangan Tambahan untuk Arah Pemasangan
Toleransi Kacang Kacang:
Piawaian GB/T812 menentukan keperluan perpendicularity untuk bahagian chamfered, tetapi bukan untuk sebaliknya.
Pemasangan kacang kunci:

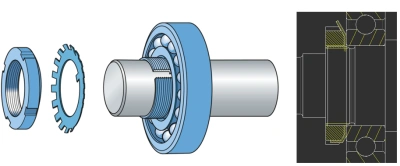

Dalam perhimpunan seperti galas, umumnya wajar bahawa komponen yang ditekan terhadap galas tidak melangkaui diameter perlumbaan dalaman. Dalam kes sedemikian, meletakkan sisi chamfered ke arah komponen yang diapit adalah lebih munasabah.
Sekiranya perhimpunan tidak mempunyai batasan sedemikian, maka arah pemasangan tidak kritikal.(文章来源: Imekanik 机械)
