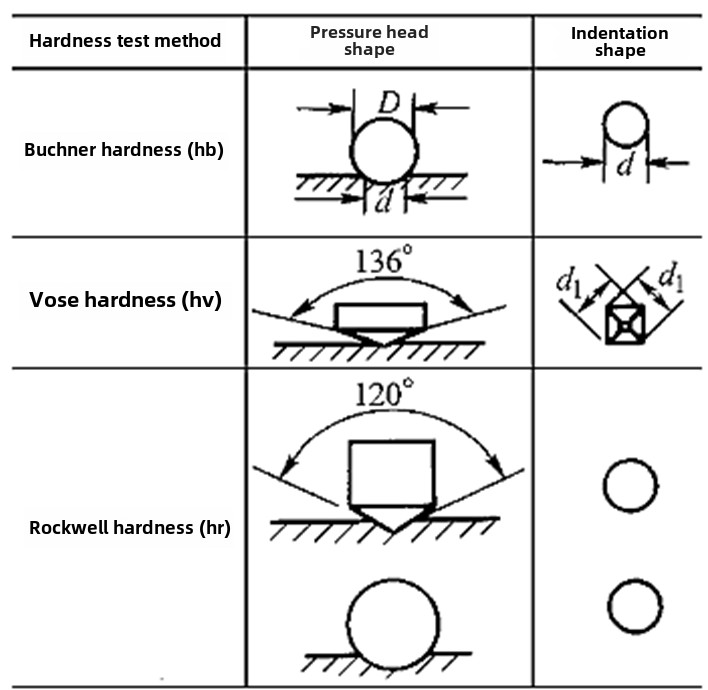

Apabila mengukur kekerasan bahagian, semua orang biasa dengan tiga kaedah perwakilan kekerasan yang biasa digunakan, iaituKekerasan Brinell (HB), Kekerasan Rockwell (HR) dan Kekerasan Vickers (HV). Walau bagaimanapun, untuk dua kekerasan pertama, anda kadangkala akan melihat cara penulisan lain, seperti kekerasan Brinell dibahagikan kepada HBS dan HBW, kekerasan Rockwell dibahagikan kepada HRA, HRB, HRC, dll. Apakah perbezaan antara kaedah penulisan yang berbeza ini?
Mari kita lihat dahuluKekerasan Brinell. Prinsip pengukuran adalah menggunakan bola keluli yang dikeraskan atau bola karbida dengan diameter D untuk menekan ke dalam permukaan bahan dengan daya ujian F yang sepadan. Selepas mengekalkan daya ujian untuk masa yang ditetapkan, daya ujian dikeluarkan dan purata diameter d lekukan baki diukur dengan mikroskop bacaan. Nilai kekerasan dinyatakan oleh tekanan pada luas permukaan unit lekukan mahkota sfera. Pengukuran sebenar boleh diperolehi dengan mengukur nilai d dan kemudian mencari jadual untuk mendapatkan nilai kekerasan.
Perbezaan antara HBS dan HBWterletak pada bahan kepala bola yang berbeza yang digunakan. HBS mewakili nilai kekerasan Brinell yang diukur dengan indentor bola keluli yang dikeraskan, yang sering digunakan untuk mengukur bahan dengan nilai kekerasan kurang daripada 450HBS. HBW mewakili nilai kekerasan Brinell yang diukur oleh indentor karbida, dan digunakan untuk mengukur bahan dengan nilai kekerasan 450~650HBW. Untuk bahan dengan kekerasan yang berbeza, kepala bola yang sesuai mesti dipilih, jika tidak, hasil pengukuran mungkin tidak tepat disebabkan oleh ubah bentuk bola inden.
Walau bagaimanapun, dalam standard terkini GB/T 231, telah ditetapkan bahawa hanya indentor bola karbida dibenarkan digunakan, dan simbol kekerasan Brinell ialah HBW. Kedua-dua HB dan HBS adalah ketinggalan zaman.
Menggunakan pengukuran kekerasan Brinell, disebabkan oleh kawasan lekukan baki yang besar, ia boleh lebih mencerminkan purata kekerasan bahan, dan data pengukuran adalah stabil, jadi ia boleh digunakan untuk mengukur bahan dengan struktur yang besar atau tidak sekata (seperti besi tuang). Terdapat hubungan tertentu antara kekerasan Brinell dan kekuatan tegangan, jadi nilai kekuatan bahan boleh dianggarkan berdasarkan nilainya. Oleh kerana lekukan besar pengukuran kekerasan Brinell, ia tidak sesuai untuk mengukur kekerasan produk siap atau kepingan logam nipis. Ia digunakan terutamanya untuk pengukuran kekerasan bahan mentah atau produk separuh-siap, seperti besi tuang, logam bukan-ferus (logam bukan-ferus) dan keluli dengan kekerasan yang lebih rendah (seperti keluli anil, normal dan terbaja).
Jom tengokKekerasan Rockwell. Pengukuran kekerasan Rockwell menggunakan kon berlian atau bola keluli yang dikeraskan sebagai indentor. Di bawah tindakan tekanan ujian F, indentor ditekan ke dalam permukaan bahan. Selepas mengekalkan masa yang ditentukan, daya ujian utama dikeluarkan, daya ujian awal dikekalkan, dan nilai kekerasan dikira menggunakan kenaikan kedalaman lekukan baki. Semasa pengukuran sebenar, nilai kekerasan Rockwell boleh dibaca terus melalui dail mesin ujian.
Perbezaan antara HRA, HRB dan HRC terletak pada perbezaan indentor dan daya ujian yang digunakan. Untuk butiran, sila rujuk jadual di bawah.
Malah, skala kekerasan Rockwell bukan sahaja dibahagikan kepada A, B, dan C, tetapi juga dari D hingga K. Terdapat banyak skala lain, yang boleh dipilih mengikut jenis bahan, kekerasan dan ketebalan yang berbeza. Untuk butiran, sila rujuk standard GB/T 230.(MID ialah syarikat pemprosesan bahagian ketepatan cnc terkemuka di China. Syarikat itu mempunyai peralatan canggih, pemprosesan profesional bahagian tahap kesukaran berketepatan tinggi. Baik dalam pelbagai pemprosesan perubatan, penerbangan, robotik dan industri lain, dan mempunyai banyak pengalaman.)
Kekerasan Rockwellpengukuran mempunyai kelebihan kepantasan, kesederhanaan, lekukan kecil, dan julat ukuran kekerasan yang besar. Ia boleh digunakan untuk mengukur produk siap atau bahan kerja yang lebih nipis. Walau bagaimanapun, ketepatan data, kestabilan dan kebolehulangan adalah tidak sebaik kekerasan Brinell. Ia biasanya perlu untuk menguji tiga titik pada bahagian permukaan sampel yang berbeza dan mengambil nilai purata sebagai nilai kekerasan Rockwell bahan. Untuk memastikan ketepatan pengukuran kekerasan, kekerasan Rockwell secara amnya tidak sesuai untuk mengukur bahan dengan struktur yang tidak sekata.(文章来源:iMechanics机械)
