Untuk meningkatkan prestasi aloi aluminium, ia biasanya perlu untuk mengukuhkan aloi aluminium. Pada masa ini terdapat dua kaedah utama: pengerasan terikan dan pengukuhan rawatan haba. Antaranya, pengukuhan rawatan haba biasanya digunakan untuk aloi kuprum 2XXX, silikon magnesium 6XXX, aloi zink 7XXX dan unsur-unsur lain 8XXX siri aloi aluminium; pengerasan terikan biasanya digunakan untuk aluminium tulen 1XXX, aloi mangan 3XXX, aloi magnesium siri 5XXX aloi aluminium. Aloi silikon 4XXX siri aluminium aloi boleh menggunakan kedua-dua kaedah pengukuhan.

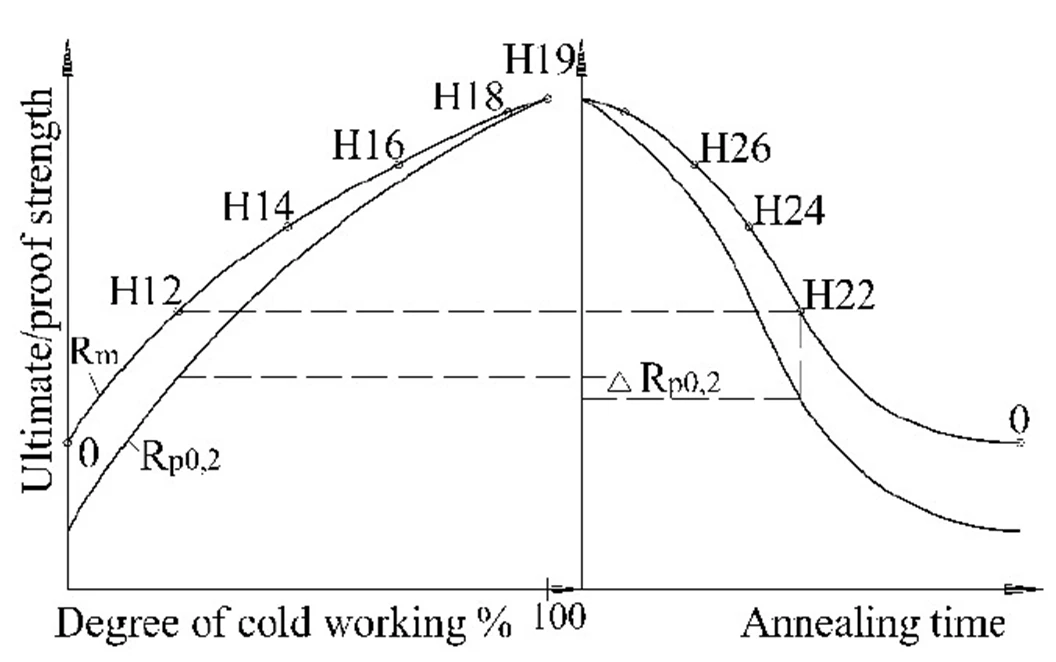

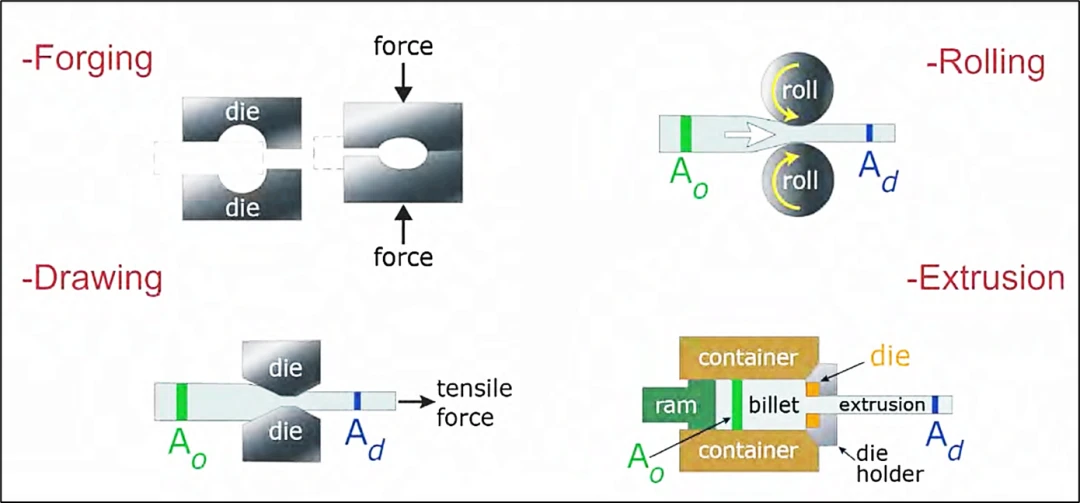

Pengerasan terikan (Terikan Mengeras): Memperkenalkan kehelan melalui ubah bentuk plastik (seperti regangan, gelek, penempaan), menghalang gelinciran kristal, dan meningkatkan kekuatan aloi. Seperti yang ditunjukkan dalam rajah di bawah.
Aloi aluminium yang dikeraskan terikan selalunya mempunyai akhiran nombor H+ selepas kodnya, seperti 5052-H32, yang bermaksud yang berikut:
H1x=pengerasan terikan sahaja.
H2x=pengerasan terikan dan penyepuhlindapan separa.
H3x=pengerasan dan penstabilan terikan (untuk memastikan sifat mekanikal tidak berubah dari semasa ke semasa).
H4x=pengerasan terikan dan pengecatan.
Nombor kedua yang ditunjukkan sebagai x di atas menunjukkan tahap pengerasan kerja sejuk. 2=Satu perempat keras; 4=Satu separuh keras; 6=Tiga suku keras; 8=Sukar sepenuhnya; 9=Superhard. Semakin tinggi nilai, semakin tinggi kekuatan tetapi semakin rendah keplastikan.

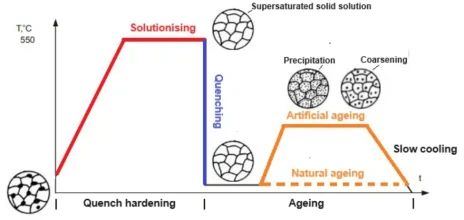

Rawatan Terma: Unsur aloi dibentuk menjadi fasa pengukuhan melalui rawatan larutan dan rawatan penuaan, dengan itu meningkatkan kekuatan, seperti yang ditunjukkan dalam rajah di bawah.
Aloi aluminium diperkukuh rawatan terma biasanya mempunyai akhiran nombor T+ selepas kodnya, seperti 6061-T6, dan makna nombor yang berbeza adalah seperti berikut:
T1: Penyejukan semula jadi selepas proses pembentukan suhu tinggi, penuaan semula jadi.
T2: Penyejukan semulajadi selepas proses pembentukan suhu tinggi, kerja sejuk, penuaan semula jadi.
T3: Kerja sejuk selepas rawatan haba penyelesaian, penuaan semula jadi.
T4: Penuaan semula jadi selepas rawatan haba larutan.
T5: Penyejukan semula jadi selepas proses pembentukan suhu tinggi, penuaan buatan.
T6: Penuaan buatan selepas rawatan haba larutan.
T7: Lebih-penuaan selepas rawatan haba larutan (rintangan kakisan bertambah baik).
T8: Kerja sejuk selepas rawatan haba penyelesaian, penuaan buatan.
T9: Penuaan buatan selepas rawatan haba penyelesaian, dan kemudian bekerja sejuk.
T10: Penyejukan semula jadi selepas proses pembentukan suhu tinggi, kerja sejuk, dan kemudian penuaan buatan.
Pengerasan terikan biasanya digunakan untuk produk aloi aluminium yang tidak memerlukan ketepatan bentuk dan dimensi yang tinggi, dan mempunyai keperluan kekuatan tinggi tetapi keperluan keliatan yang rendah. Oleh kerana ia mudah diproses dan dibentuk dan mempunyai kos yang rendah, ia boleh digunakan untuk beberapa bahagian struktur yang tidak penting, bahagian sokongan, dan lain-lain. Pengukuhan rawatan haba adalah sesuai untuk bidang yang mempunyai keperluan tinggi pada prestasi bahan aloi aluminium, seperti komponen utama dalam aeroangkasa, kereta dan bidang lain, yang biasanya diperlukan untuk mempunyai sifat komprehensif yang sangat baik seperti kekuatan tinggi, keliatan tinggi, rintangan kakisan yang baik dan rintangan keletihan.

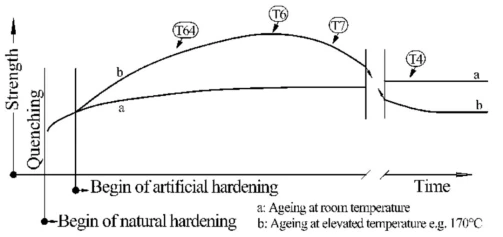

Kembali ke topik kami, T6, iaitu, penuaan buatan selepas rawatan haba penyelesaian. Seperti yang dapat dilihat dari angka sebelumnya, T6 boleh memperoleh penunjuk kekuatan yang agak baik sambil memastikan prestasinya yang komprehensif, itulah sebabnya ia telah digunakan secara meluas.(文章来源:微信公众号- iMechanics机械)
