Memproses produk dan latar belakang teknikal

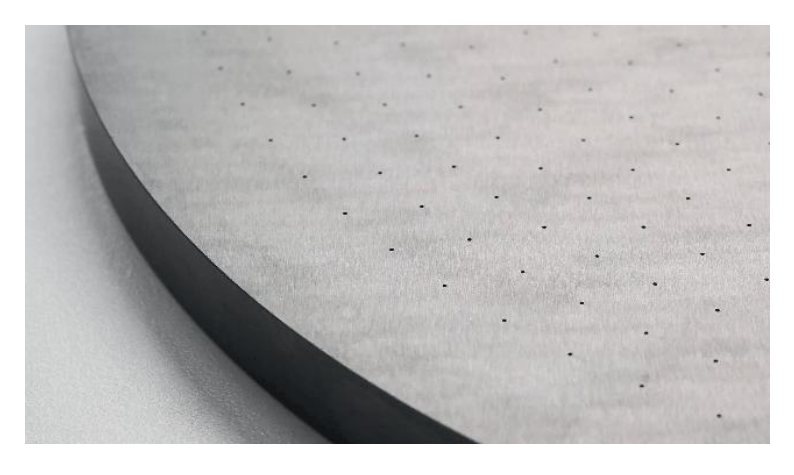

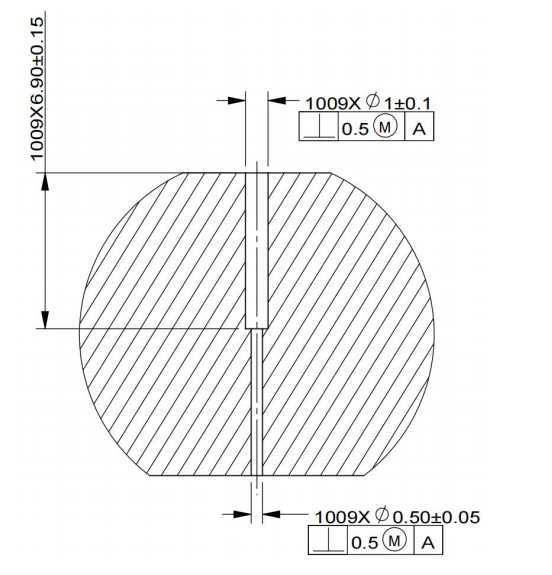

Pengilang peralatan semikonduktor baru -baru ini melancarkan projek penyetempatan untuk plat semburan karbida silikon, yang memerlukan pemprosesan dua jenis mikro array D0.5 × 6.5mm (kedalaman - ke {3} Sebagai komponen teras dari peralatan etsa semikonduktor generasi ketiga -, komponen ini telah lama bergantung kepada import. Ketepatan pemprosesannya secara langsung mempengaruhi hasil pembuatan cip, dan kawalan kerepek dan kedalaman - hingga - nisbah diameter terobosan dalam pemprosesan mikrohole telah menjadi kesesakan utama untuk penggantian domestik.
POINT POPAT PROSESTRIK
Penyelesaian pemprosesan tradisional menghadapi tiga cabaran:
Pertama, kekerasan karbida silikon adalah dekat dengan berlian, dan bit gerudi biasa hanya boleh memproses 3-5 lubang sebelum mereka haus;
Kedua, kedalaman 13: 1 - ke - nisbah diameter menjadikannya sukar untuk mengeluarkan cip, yang boleh menyebabkan calar pada dinding lubang atau bahkan pecah bit gerudi;
Ketiga, kos OEM yang diimport adalah setinggi 28,000 yuan setiap sekeping, dan kitaran penghantaran selama 6 bulan, yang secara serius menyekat keselamatan rantaian bekalan peralatan semikonduktor domestik.
Bishenpenyelesaian
Memandangkan ciri -ciri ultra - keras dan rapuh karbida silikon, pasukan R & D Bishen secara inovatif mengadopsi "Proses Komposit Ultrasonik + Integral PCD":
Getaran frekuensi ultrasonik tinggi - 20kHz mengurangkan rintangan pemotongan sebanyak 45%, dan bekerjasama dengan gerudi PCD (polikristalin berlian) yang direka secara bebas untuk mencapai pemprosesan berterusan dan stabil 102 d0.5mm mikro
Menggunakan kesan peronggaan ultrasonik untuk meningkatkan penembusan penyejuk, lubang mulut lubang dikawal dalam 0.018mm, yang lebih baik daripada standard industri 0.03mm
Reka bentuk jalur penyingkiran cip lingkaran asal memastikan bahawa kekasaran dinding lubang ra kurang daripada atau sama dengan 0.4μm dari kedalaman 13: 1 - ke - nisbah diameter microhole memenuhi keperluan semikonduktor -
Nilai terobosan teknikal
Pengesahan pemprosesan ini telah mencapai dua tonggak utama: Buat pertama kalinya, kos pemprosesan mikro plat semburan karbida domestik telah dikurangkan kepada 1/3 dari harga import, dan kitaran penghantaran telah dimampatkan hingga 15 hari; Lebih banyak penemuan, kedalaman - ke - batas pemprosesan nisbah diameter telah meningkat dari industri 8: 1 hingga 13: 1, menyediakan jaminan bahagian bebas dan dikawal untuk peralatan cip proses lanjutan di bawah 5nm.
