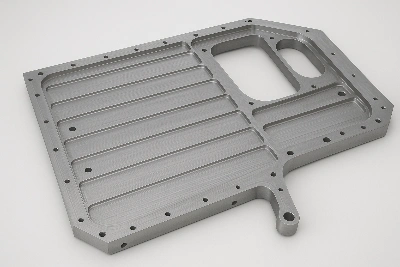

Apabila anda mengisar kulit sayap atau bingkai pesawat dari plat monolitik, bahagiannya kelihatan tegar pada skrin tetapi berkelakuan seperti musim bunga di mesin. Jam pemotongan, haba yang tidak sekata, dan pelepasan tekanan boleh bergerak dinding nipis oleh sepuluh milimeter - cukup untuk gagal pemasangan. Satu -satunya cara untuk memegang Spec adalah merancang untuk pergerakan dan mengimbangi dalam masa nyata.
Mengapa sukar
Kawasan sapu besar, dinding nipis:Kadar penyingkiran bahan yang tinggi menghasilkan kecerunan suhu; Rusuk nipis bertindak balas dengan cepat kepada input haba.
Masa kitaran panjang:Alat, gelendong, dan perlawanan drift dari pertumbuhan haba - walaupun mesin itu "hangat."
Pelepasan Tekanan Sisa:Apabila poket dibuka, panel "bernafas," menyebabkan spring tempatan - in/spring - keluar.
Mod kegagalan yang kita lihat
Post - Cut SpringbackItu mendorong ketebalan kulit daripada toleransi.
Waviness tempatanpada tulang rusuk/pengukir dari langkah - ke atas pengumpulan haba.
Hole/Slot Position DriftApabila ciri dipotong sebelum stok sekitarnya stabil.
Proses kawalan yang berfungsi
Real - Pemantauan suhu masa:RTD terikat pada Model Thermal Spindle + Spindle; Penggera mencetuskan suapan override dan tinggal/sejuk - ke bawah tingkap.
Pampasan Mesin:Panjang alat dinamik/pampasan skala yang terikat kepada pemetaan terma mesin; Ditutup - gelung meneliti semula - sifar datum kritikal pertengahan - kitaran.
Strategi Pengezonan:Bahagikan panel ke zon terma. Zon bertentangan kasar dalam penggantian (A↔c, B↔d) untuk mengimbangi haba dan pelepasan tekanan.
Strategi Pemotongan:Tinggi - Kecekapan kasar dengan penglibatan radial cahaya, ketebalan cip yang konsisten, dan langkah terkawal - ke bawah untuk mengelakkan bintik -bintik panas.
Pengurusan penyejuk & udara:Tinggi - Banjir aliran + Pisau udara yang diarahkan untuk mengosongkan cip dari poket dalam; Kurangkan haba recutting.
Penstabilan berlalu:Semi - Selesai ke Net Net, biarkan kelonggaran berjadual, Re - probe, kemudian selesai dengan cahaya, sejuk pas hanya selepas temps kembali ke garis dasar.
Fixturing:Vakum + pin - locators dengan sokongan patuh di bawah teluk nipis; Torque - Pengapit terhad untuk mencegah "percetakan" dan distorsi.
Kajian Kes: Satu - Web Wing Piece, 2.8 m × 1.1 m, al - li Plate
Pembekal kerangka udara Eropah memerlukan ketebalan tulang rusuk± 0.05 mmdan slot kedudukan sebenarKurang daripada atau sama dengan 0.08 mmselepas pemesinan penuh. Ujian awal muncul sehingga0.18 mmSpringback di teluk nipis.
Apa yang Berubah:
Menambah empat perlawanan RTD dan sensor haba spindle; mencipta pintu suhu diΔt kurang daripada atau sama dengan 2.5 darjahantara perlawanan dan stok sebelum selesai.
Menyusun semula alat -alat ke dalam pelan pengezonan menetas -; dimasukkan12 minitpenyamaan menjeda setiap kuadran.
Beralih ke 6 - pembolehubah seruling - kilang akhir pitch untuk pertunangan radial separa finish dan dikurangkan ke12–15%Dengan makanan yang lebih tinggi untuk menyimpan cip nipis dan sejuk.
Pertengahan - kitaran probing enam datum kawalan; digunakan+0.0006 SkalaDalam x tempatan (pampasan mesin) untuk pas akhir.
Hasilnya:Pos maksimum - Potong sisihan jatuh ke0.046 mmpada tulang rusuk dan0.06 mmPada kedudukan slot - hijau merentasi semua titik pemeriksaan.
Senarai Semak Praktikal (simpan ini)
Letakkan sensor suhu dihidupkanlekapan, kelebihan stok, dan lajur mesin.
Tentukantitik pegangan termasebelum penamat kritikal.
Zon kasar alternatif; Jangan sekali -kali mengosongkan teluk bersebelahan secara berurutan.
Memaksa pemindahan cip;re - potong cip=panas.
Semi - selesai → Relax →Re - probe→ Selesai cahaya.
LogPakai alat vs suhu; Preempt Finishing dengan alat segar.
Sahkan CMM denganpada - mesin probingSasaran untuk menangkap hanyut lebih awal.
Halus tetapi penting
Pampasan terma bukan satu ciri; Ia adalah orkestrasi penderiaan, penjujukan, dan penamat cahaya. Selesai dengan betul, besar nipis - panel aeroangkasa dinding keluar dari spec mesyuarat mesin tanpa tangan berat - reework - dan mereka tetap dalam toleransi selepas sejuk - ke bawah.
